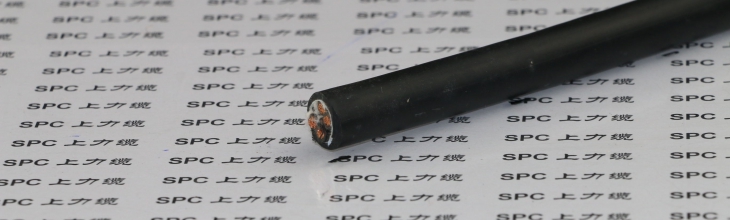

上海上力廠家直銷編碼器拖鏈電纜現貨供應

上海上力特種電纜有限公司是專業集生產、研發及制造各類型電纜于一家的優質電纜生產廠家，其生產的電纜質量，均在國內電纜生產廠家前列。


電纜名稱：SPCSENSOR-SIEMENS-CHAIN-CP編碼器拖鏈電纜符合西門子標準|帶屏蔽分解器拖鏈電纜



編碼器分解器拖鏈電纜特性：

PUR編碼器拖鏈電纜的長期工作溫度應不超過70℃，聚氨酯具有抗撕裂、耐油、耐磨、耐寒、耐腐蝕、耐化學腐蝕，低溫下依舊能保持良好的柔性，能承受中等的機械應力等優良特性。聚氨酯屏蔽拖鏈電纜亦具有較強的抗電磁干擾能力，適用于拖鏈系統中頻繁連續彎曲可達600萬次



編碼器分解器拖鏈電纜應用：

編碼器拖鏈電纜動力拖鏈或移動機械部件

連接伺服控制器和測速發電機

伺服驅動和伺服集成

伺服控制器和模擬和增量編碼器/分解器之間的連接電纜

安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等測量，控制和電子應用系統

需要抗電磁干擾的環境

適合干燥或潮濕的室內移動安裝



編碼器分解器拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PP混合料

芯線或線對：彩色，芯線顏色符合DIN 47100 色標

絞合：芯線（或線對）層絞或絞合成束

屏蔽：鍍錫銅線編織，編織密度≥80%

護套：特殊PUR混合料

護套顏色：綠色，可根據客戶需要定選用各種顏色



編碼器分解器拖鏈電纜技術參數：

工作電壓：30 V AC/DC（UL/CSA）

30 V AC（IEC）

測試電纜：500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

最小彎曲半徑： 固定安裝 6 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）

當行程≥10米時，彎曲半徑為12 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>600萬次

工作溫度：固定安裝 - 40 ~ +80℃

移動安裝 - 30 ~ +70℃

外護套抗油性：符合IEC60811-2-1



電纜名稱 電纜型號 額定電壓 芯數 導體結構 標稱截面 mm2

編碼器拖鏈電纜符合西門子標準 SPCSENSOR-SIEMENS-CHAIN-CP 30 V AC/DC（UL/CSA） 4 ~ 100 多股精絞細絲導體 0.12 ~ 1.5

編碼器拖鏈電纜符合西門子標準 SPCSENSOR-SIEMENS-CHAIN-CP 30 V AC

（IEC） 4 ~ 100 多股精絞細絲導體 0.12 ~ 1.5

分解器拖鏈電纜符合西門子標準 SPCSENSOR-SIEMENS-CHAIN-CP 30 V AC/DC（UL/CSA） 4 ~ 100 多股精絞細絲導體 0.12 ~ 1.5

分解器拖鏈電纜符合西門子標準 SPCSENSOR-SIEMENS-CHAIN-CP 30 V AC

（IEC） 4 ~ 100 多股精絞細絲導體 0.12 ~ 1.5


注：以上拖鏈電纜規格為常用型分解器|編碼器拖鏈電纜，也可根據用戶要求定制特殊規格拖鏈電纜。
